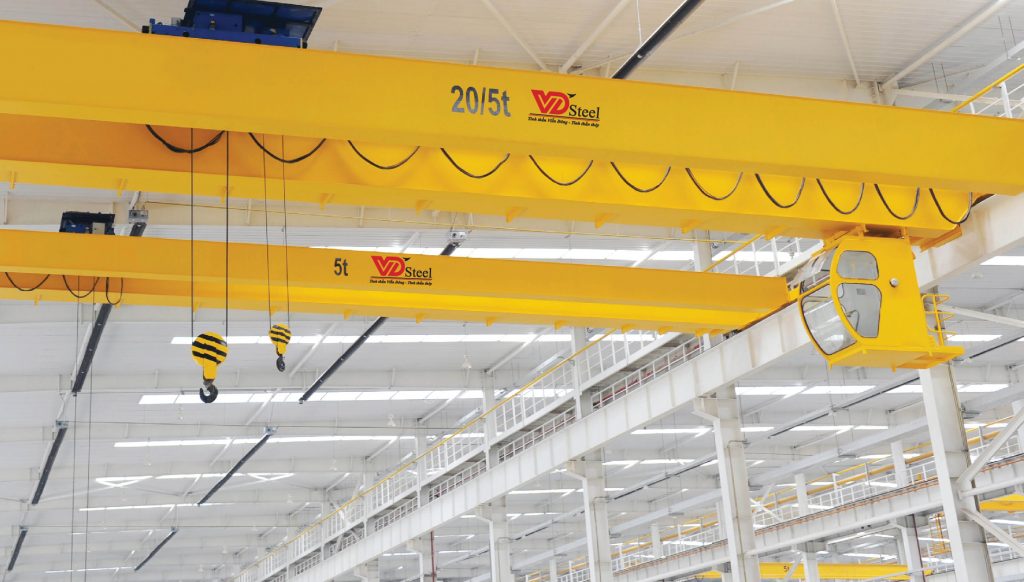

1. Cầu trục dầm đôi là gì?
Cẩu trục dầm đôi là thiết bị nâng hạ chuyên dùng bốc xếp hàng hóa, lắp đặt máy móc thiết bị trong nhà máy, nhà xưởng và nhà kho.
Thiết kế hai dầm chính đặt song song với nhau, palang di chuyển trên thành 2 dầm chính là đặc điểm cơ bản của loại sản phẩm nâng hạ này.
Cầu trục chạy trên hệ kết cấu khung cột có sẵn của nhà xưởng. Hoạt động độc lập trên cao, nên tận dụng tối đa được không gian bên dưới.
Dầm chính được chế tạo dạng dầm tổ hợp, dầm thép cán nóng, dạng hộp hoặc tổ hợp của các kiểu kết cấu trên,…
Hai đầu dầm chính được liên kết với dầm biên. Dầm biên cẩu trục dầm đôi được cấu tạo gồm ba bộ phận chính: Khung dầm biên, động cơ giảm tốc (motor) và bánh xe di chuyển. Động cơ và bánh xe cho phép cẩu trục hai dầm di chuyển dọc nhà xưởng, nhà máy,..
Hệ thống Palang(Con lợn) được đặt trên thành hai dầm chính, di chuyển ngang trên hai dầm này. Động cơ Motor sẽ giúp palang di chuyển trên hệ ray gắn trên thành dầm chính.
Tùy vào điều kiện hoạt động mà người sử dụng có thể lắp đặt cầu trục dầm đôi sử dụng: Palang cáp hoặc Palang xích.
2. Thông số cơ bản của cầu trục dầm đôi.
- Tải trọng tiêu chuẩn: 1 tấn – 100 tấn.
- Khẩu độ tiêu chuẩn: 5 mét – 40 mét.
- Chiều cao nâng hạ: 3 mét – 25 mét.
- Chiều dài đường chạy: không giới hạn.
Cẩu trục dầm đôi có kết cấu vững chắc, hoạt động ổn định, phù hợp với yêu cầu nâng hạ hàng hóa có tải trọng lớn.
Lắp đặt cầu trục dầm đôi 10 tấn
Thông số về thiết bị, hệ phụ kiện đi kèm của cầu trục dầm đôi.
|
STT |
Nội dung |
Thông số kỹ thuật |
|
1 |
Model palang | SD-H12-MH |
|
2 |
Tải trọng |
3 tấn, 5 tấn, 7.5 tấn, 10 tấn, 15 tấn, 20 tấn,… |
|
3 |
Hãng sản xuất |
SUNGDO – SAMSUNG ( Hàn Quốc) |
|
4 |
Tốc độ nâng hạ móc |
3.7m/phút, 3.5m/phút, 2.3m/phút, 2.5m/phút, |
|
5 |
Tốc độ di chuyển palang |
12.5 m/phút |
|
6 |
Tốc độ di chuyển cầu trục | 5m ~ 12.5m/phút ( gắn biến tần) |
|
7 |
Công suất nâng hạ |
5.5KW, 9KW, 13KW,17KW |
|
8 |
Công suất di chuyển cầu trục |
4×1.5 KW |
|
9 |
Hệ điện dọc |
Dây điện 3P – 75A |
|
10 |
Hệ điện ngang |
Sâu đo, cáp mềm dẹt |
|
11 |
Hệ điều khiển |
ĐK có dây, ĐK từ xa, ĐK cabin |
|
12 |
Tự động ngắt |
Khi quá tải, khi hết hành trình |
| 13 | Lớp sơn |
Chống dỉ, sơn lót và sơn màu vàng cam |
Với chi phí lắp đặt thấp, tính năng làm việc đa dạng.Lắp đặt cẩu trục dầm đôi là sự lựa chọn hoàn hảo cho các nhà máy, nhà xưởng đang có nhu cầu nâng hạ.
3. Ưu điểm của cầu trục dầm đôi
- Palang chạy trên thành dầm, nên tận dụng được tối đa chiều cao nhà xưởng.
- Hệ dầm đôi giúp cầu trục hoạt động ổn định và cực kỳ an toàn.
- Hoạt động được trong môi trường khắc nhiệt ( khai khoáng, luyện kim, …)
- Có hai thành dầm chính, thuận lợi cho việc đi lại kiểm tra, giám sát.
- Tích hợp được cabin điều khiển
- Bảo hành bảo dưỡng đơn giản.
- Phụ tùng thay thế sẵn có.
- Thời gian chế tạo nhanh chóng ( 15 – 20 ngày)
- Tuổi thọ làm việc cao, hơn nhiều so với sản phẩm cùng tính năng ( 1 5- 20 năm)
Với hệ thống nhà xưởng hiện đại cùng đội ngũ công nhân viên có kinh nghiệm chế tạo cầu trục dầm đôi. VDsteel cam kết đem tới cho Quý khách hàng những sản phẩm cẩu trục dầm đôi chất lượng, với giá thành cạnh tranh nhất.
